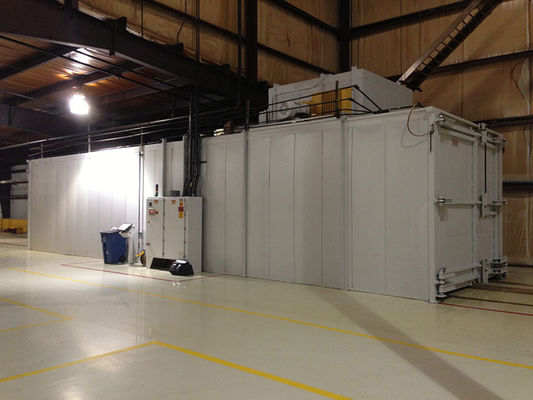

Powder Coating Gas Heating Curing Oven Suhu Seragam

Parameter Utama Tunduk pada desain akhir dan disetujui

Keuntungan:

1. Kontrol otomatis suhu & waktu

2. Blower Tahan Suhu Tinggi

3. Pemanasan Sirkulasi Udara Panas, Keseragaman Suhu

Meas.Bentuk Tungku 20000mm×2500mm×3500mm (Panjang Bagian Curing adalah 13m)

Suhu curing terukur maksimum.330℃

Kecepatan menyampaikan v = 0,25～0,45m / mnt

Lebar sabuk mesh 1000mm

Tinggi efektif tenggorokan 300mm

Kapasitas pemanasan gas 300000Kkal/jam

Kapasitas terpasang 25.2KVA

Layar Sentuh Panel Operasi / Bahasa Inggris & Cina

Kontrol suhu ± 5

Proses operasional teknik curing Loading → levelling→ pra-pemanasan → curing → pendinginan dan pembongkaran

Struktur dan deskripsi

Terutama terstruktur dari bagian Bongkar Muat, Sistem Pendingin HL, Unit Penyampaian, Badan, Sistem Pembangkit dan Sirkulasi Udara Ledakan Panas, Sistem Kontrol Listrik dan sebagainya.Ini dirancang khusus untuk pelapisan Geomet (dan cocok untuk pelapis serpihan seng merek lain, tidak peduli cat berbasis air atau pelarut).Dikontrol secara otomatis tinggi dengan kecepatan mesh-blet yang diatur, dapat sepenuhnya memenuhi semua proses pengawetan.

Memuat Bagian:

Di sini platform pemuatan dan unit konveyor dirancang.Untuk memiliki lapisan pelapis yang halus, jarak perataan yang sesuai dipertimbangkan.

Bagian Bongkar:

Di sini platform bongkar muat dan unit konveyor dirancang.

Sistem pendingin :

Fungsi Sistem Pendingin HL, dibuat dengan Sel Pendingin, Memasok dan menguras kipas dan saluran udara, adalah untuk menegakkan pendinginan bagian yang disembuhkan.Kipas sentrifugal rotor luar yang tinggi diadopsi.Dan isolasi termal dipasang di pintu keluar dan masuk sel.

Sampaikan Unit

Rantai penggerak (40Mn), 27㎜ tabung penahan baja mulus3, sabuk jala baja tahan karat (cocok untuk M6), kotak reduksi, perangkat tegangan, sprocket penggerak, poros penggerak, dan track.

Tubuh

Di sini tubuh berisi sistem Wet-bleeding dan Sistem Pembangkit dan Sirkulasi Udara Ledakan Panas, dan termasuk:

Tubuh berisi Pra-pemanasan dan menyembuhkan dua bagian.Pra-pemanasan terutama menghilangkan basah di suhu rendah dan bagian pengawetan memperkuat lapisan pelapis dalam suhu tinggi.Semua suhu di dua bagian ini dapat diatur dan dikendalikan.Aluminium silikat dengan ketebalan 180mm diisi antara dinding bagian dalam (pelat baja tahan karat 1,5 mm) dan dinding luar (pelat canai dingin 1,5 mm).Untuk mengurangi saluran panas dan memastikan ekspansi termal, semua pelat di dalam dan di luar tidak disegel.

Sistem pendarahan basah

Sistem ini, terutama berisi kipas dan tabung penurun kelembapan, menghilangkan uap basah yang menguap sejak leveling dan saat memanaskan dari lapisan pelapis, untuk mencapai permukaan pelapis terbaik.

Sistem Pembangkit dan Sirkulasi Udara Ledakan Panas:

Ada dua set sistem jenis ini.Salah satunya adalah untuk pemanasan awal dengan cara pemanasan listrik dan yang lainnya untuk pengawetan dengan cara pemanasan gas.Keduanya mengadopsi blower udara untuk mencapai pertukaran panas antara tungku dan pembakar.

Kipas dan tabung sirkulasi terutama dirancang untuk Sistem Sirkulasi Udara Ledakan Panas.Dan tabungnya terbuat dari baja tahan karat 2.0mm.

Unit Pembongkaran

Fungsinya adalah untuk membongkar bagian-bagian yang dilapisi dari sabuk jala tungku ke dalam kotak daur ulang.

Lebar rantai sambungan pelat: 270mm

Sampaikan kecepatan: 2,5 m / mnt

Kotak reduksi: 0.75KW

Sistem Kontrol Listrik:

Operasi Layar sentuh diadopsi, sehingga dengan mudah Anda dapat mengontrol semua tindakan tungku, seperti mengontrol perangkat penggerak mesh-belt, perangkat pengatur kecepatan, Sistem Pembangkit dan Sirkulasi Udara Ledakan Panas, penginderaan suhu pemanas, Basah- sistem perdarahan dan lain-lain.
