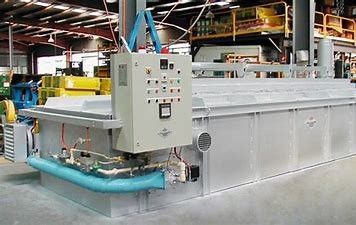

300000Kcal / H Kontrol Layar Sentuh Tungku Pelapisan Seng Listrik

Parameter Utama Tunduk pada desain akhir dan yang disetujui

Meas.Bentuk Tungku 20000mm × 2500mm × 3500mm (Panjang Bagian Curing adalah 13m)

Suhu pengawetan maksimum.330 ℃

Kecepatan menyampaikan v = 0,25 ～ 0,45m / menit

Lebar sabuk jala 1000mm

Tinggi efektif tenggorokan 300mm

Kapasitas pemanas gas 300000Kcal / jam

Kapasitas terpasang 25.2KVA

Panel Operasi Layar Sentuh / Bahasa Inggris & Cina

Pengontrol suhu ± 5 ℃

Proses operasional teknik curing Loading → leveling → pre-heating → curing → cooling and unloading

Struktur dan deskripsi

Terutama terstruktur dari bagian Bongkar Muat, Sistem Pendingin HL, Unit Konveyor, Bak, Sistem Pembangkit dan Sirkulasi Udara Ledakan Panas, Sistem Kontrol Listrik dan sebagainya.Ini dirancang khusus untuk pelapis Geometri (dan cocok untuk pelapis serpihan seng merek lain, tidak peduli cat dasar air atau pelarut).Dikontrol secara otomatis tinggi dengan kecepatan mesh-blet yang diatur, dapat sepenuhnya memenuhi semua proses pengawetan.

Memuat Bagian:

Di sini platform pemuatan dan unit konveyor dirancang.Untuk memiliki lapisan smoth coating, jarak leveling yang sesuai dipertimbangkan.

Bagian Bongkar:

Di sini platform bongkar muat dan unit konveyor dirancang.

Sistem pendingin :

Fungsi Sistem Pendingin HL, yang dibuat dengan Sel Pendingin, Suplai dan kipas penghisap dan saluran udara, adalah untuk mendorong pendinginan bagian yang diawetkan.Kipas sentrifugal rotor luar yang tinggi diadopsi.Dan isolasi termal dipasang di pintu keluar dan masuk sel.

Sampaikan Unit

Rantai penggerak (40Mn), tabung penahan baja mulus 27㎜3, sabuk jala baja tahan karat (cocok untuk M6), kotak reduksi, perangkat tegangan, sprocket penggerak, poros penggerak dan track.

Tubuh

Di sini tubuh berisi sistem Pembuangan Basah dan Sistem Pembangkit dan Sirkulasi Udara Ledakan Panas, dan termasuk:

Tubuh berisi Pra-pemanasan dan curing dua bagian.Pemanasan awal terutama menghilangkan basah dalam suhu rendah dan bagian curing memperkuat lapisan pelapis dalam suhu tinggi.Semua tempreture di dua bagian ini dapat diatur dan dikendalikan.Aluminium silikat dengan ketebalan 180mm diisi antara dinding dalam (pelat baja tahan karat 1,5 mm) dan dinding luar (pelat canai dingin 1,5 mm).Untuk mengurangi saluran panas dan memastikan ekspansvitas termal, semua pelat di dalam dan di luar tidak disegel.

Sistem pendarahan basah

Sistem ini, terutama mengandung kipas dan tabung dehumidifying, menghilangkan basah yang menguap sejak leveling dan saat pemanasan dari lapisan pelapis, untuk mencapai permukaan pelapis terbaik.

Sistem Pembangkit dan Sirkulasi Udara Ledakan Panas:

Ada dua rangkaian sistem semacam ini.Satu untuk pemanasan awal dengan cara pemanas listrik dan yang lainnya untuk pengeringan dengan cara pemanas gas.Keduanya mengadopsi blower udara untuk mencapai pertukaran panas antara tungku dan pembakar.

Kipas dan tabung yang bersirkulasi terutama dirancang untuk Sistem Sirkulasi Udara Ledakan Panas.Dan tabungnya terbuat dari baja tahan karat 2.0mm.

Unit Bongkar

Fungsinya untuk membongkar bagian yang dilapisi dari mesh-belt tungku ke dalam kotak daur ulang.

Lebar rantai tautan pelat: 270mm

Kecepatan menyampaikan: 2,5 m / mnt

Kotak reduksi: 0.75KW

Sistem Kontrol Listrik:

Operasi Layar sentuh diadopsi, sehingga dengan mudah Anda dapat mengontrol semua tindakan tungku, seperti mengontrol perangkat penggerak sabuk-mesh, perangkat pengatur kecepatan, Sistem Pembangkit dan Sirkulasi Udara Ledakan Panas, penginderaan suhu pemanasan, Basah- sistem pendarahan dan sebagainya.
